一、?接口的物理結構

?

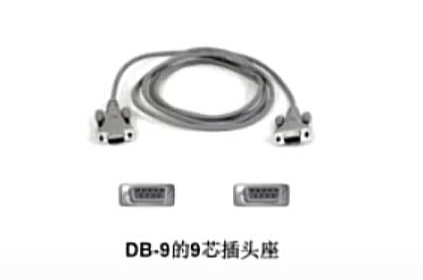

1.?RS232接口:RS 232接口連接器使用DB-25的25芯插頭座。一些設備與PC機連接的RS-232接口，因為不使用對方的傳送控制信號，只需三條接口線，即“發送數據”、“接收數據”和“信號地”。所以采用DB-9的9芯插頭座，傳輸線采用屏蔽雙絞線。

2.?RS485接口：RS 485 沒有特定的物理形狀，接口是根據工程實際情況采用的。

?

二、接口的電子特性

?

1.?RS232采用負邏輯且與地對稱:傳輸級信號接口的信號級值比較高（信號“1”是“-3V”至-15V，“信號”03 ~ 15V ），容易損壞接口電路的芯片，且與 TTL 電平（ 0 ~2.0 V ）不兼容，因此需要采用電平轉換電路與 ttl 電路連接。外，抗干擾能力差。

?

2.?RS485采用差分方式正邏輯?:傳輸差分信號邏輯" 1 "由兩條線路之間的電壓差表示為+（ 2 - 6 ） V ；邏輯" 0 "由這兩條線之間的壓差代表為-（ 2 ） V 。接口信號電平低于 RS — 232 ，因此不易損壞接口電路的芯片，且電平與 TTL 電平兼容，可方便地連接到 TTL 電路。

?

三、傳輸距離和通訊速率不同

?

1.?RS232:?RS232 傳輸距離有限，標準最大傳輸距離不超20米，通訊速度較快，抗干擾能力弱，只能進行點對點通信，最大傳輸速率為 20 kb /s。

2.?RS485:?RS485傳輸距離可達1500米；通訊速度較慢。最大傳輸速率為 10 Mbps ，只有在 100 kb /s的傳輸速率下才能達到最大通信距離，但是抗干擾能力強。

?

四、溝通距離的長短

?

是否支持多點通信

1.?RS232 ：RS 232 接口只允許一個收發器連接到總線上，不能支持多站收發功能，所以只能點對點通信，不支持多點通信。

2.?RS485 ：RS485接口允許多達128個收發器連接到總線上。即具有多站通信的能力，使用戶可以使用單一的 RS 485 接口輕松建立設備網絡。

?

五、交通線路的差異

?

1.?RS232：三芯雙絞線、三芯屏蔽電纜等可以使用。

2.?RS485：雙絞線、雙芯屏蔽電纜等?？梢允褂谩Ｔ诘退?、短距離、無干擾的場合，可采用普通雙絞線。相反，在高速和長時間傳輸的情況下，專用的RS485電纜（STP-120Ω（用于RS485和CAN）配一對18AWG）必須使用阻抗匹配（一般為120Ω）。在強干擾環境下，應采用鎧裝雙絞線屏蔽電纜（ASTP-120Ω（RS485和CAN）一對18AWG）。

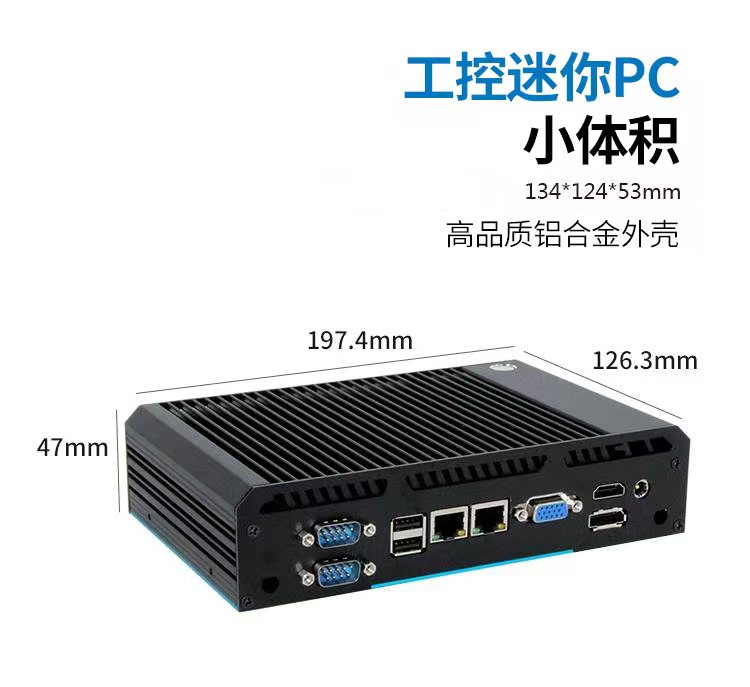

3.?RS232功能:RS232是串行端口，電腦機箱后面的9針插座。
