瑞芯微RK3399雙COM工控機

這是一款工業級安卓工控機?

1. 采用瑞芯微RK3399芯片，六核64位，主頻1.8GHz；

2. 操作系統：安卓7.1；安卓10.0；Ubuntu18.04；統信UOS；麒麟國產系統；

3. 內置DDR4的4G內存，硬盤存儲eMMC 64GB；支持TF Card擴展；

4. 雙千兆網口；2個HDMI高清顯示接口（HDMI1支持4K）；兩個RS232串口，4個USB2.0+2個USB3.0；1*耳機+1個麥克風輸入；電源適配器12V3A；

5. 支持藍牙功能，內置雙頻WiFi

6. 支持通電自啟，網絡喚醒，定時開關機，開機啟動app，設置開機動畫.......

7. 支持定制（LOGO，接口，系統，外觀，主板）

8. 適用于無紙化會議，工業自動化，邊緣計算，機器視覺，數據采集，視頻解碼，安防監控，自助終端，數字標牌等多種行業！

華研工控旗下多款工控機應用于不同行業領域，在工業自動化、機器視覺、醫療教育、智能終端、智能機器人等都能看見華研工控機的蹤跡，助力各行各業的智能化發展！

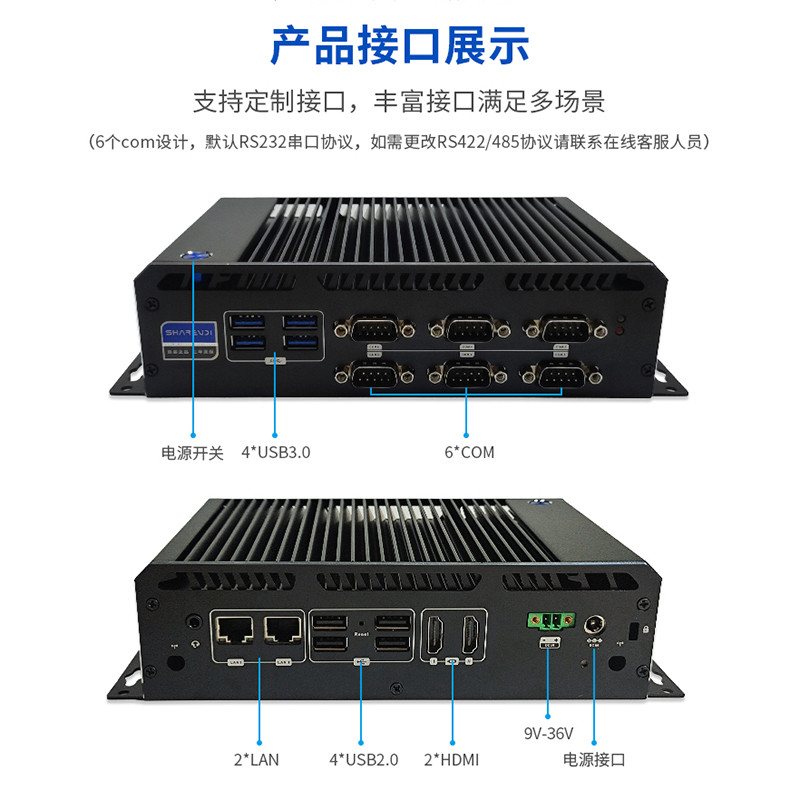

? 1.擴展性強 雙網六串口工控機不同于以往的單網口工控機，它們的擴展性能強，內部接口卡槽豐富，用戶可根據需求來選擇是否擴展，以此實現工控機的更多附加功能

? 2.運行穩定可靠 華研的工控機都具備穩定可靠這一特性，因?yàn)閮?nèi)外部設計和結構都要求它們要適應惡劣的工業生產環境，所以在用料和做工上都會比普通電腦更加嚴謹和精細。?

??3.測控能力強悍 華研工控機對比其他普通工控機，在測控能力會強很多，它能夠適應測控速度快、測控精度高、測控點數多的工業生產環境。?

?華研工控旗下多款工控機應用于不同行業領域，在工業自動化、機器視覺、醫療教育、智能終端、智能機器人等都能看見華研工控機的蹤跡，助力各行各業的智能化發展！

機器視覺主要有四大基本功能：（1）識別計數（2）視覺定位（3）尺寸測量（4）外觀監測。這4項基本功能，以技術層面來講，難度是逐級遞增的。

一、什么是機器視覺？

說到機器視覺，大家可能不太了解，但換一個詞引爐出洞“人工智能”想必大家都不陌生，人工智能發展至今，為人類社會帶來了很多前沿新穎的技術，其前景火熱，而今天和大家聊到的機器視覺，可以看做是人工智能之眼，所以機器視覺技術的發展也頗為重要。

機器視覺主要有四大基本功能：（1）識別計數（2）視覺定位（3）尺寸測量（4）外觀監測。這4項基本功能，以技術層面來講，難度是逐級遞增的。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

二、什么是機器視覺工控機?

?了解完機器視覺，那么機器視覺工控機是什么？首先，在工業領域，機器視覺技術的執行可以分為3個層次，首先第1層就是“眼”，也就是識別計數、視覺定位這類功能，機器視覺不需要配合其他自動化設備；第2層就是“眼+手”，涉及到尺寸測量這類功能點，也就是機械視覺配合機械手或機械臂工作；第3層是“眼+手+腦”。

基于以上特性，機器視覺技術在工業領域應用也越加廣泛，這其中少不了工控機這個智慧“大腦”的支持運用到機器視覺的工控機我們會稱之為視覺機器工控機，視覺工控機能協助機器在工業生產的產品進行外觀監測等落地，實現對批量產品滴水不漏的分揀監測，充當人類質檢的工作，提升產品的高品質率。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

三、機器視覺工控機該怎么選型？

機器視覺工控機選型方面，需要注意以下幾個點:

（1）尺寸大小。工控機的尺寸要根據機器現場機臺的空間大小來確定，工控機的尺寸也繁多，從高度來劃分的工控機，1U到4U等；體積小的嵌入式和無風扇工控機等等；大家根據需求選擇合適的規格大小。

（2）參數配置。工控機主要關注的配置有CPU、內存、硬盤、可安裝軟件等，根據機器視覺機器日常使用情況，確定好內存和硬盤大小。

（3）端口相關。提前確定好機器系統中需要幾個相機、光源控制器以及它們的連接方式，這樣才能確定工控機需要對應配備幾個網口和串口。?

（4）安裝方式。工控機安裝方式比較多樣，一般要根據現場機器運作環境，選擇是嵌入式、壁掛式還是機架式等，出線方式也要考慮好，是前出線還是后出線等。#人工智能機器人 #機器視覺工控機

當我們買來一臺工控機后，不可避免的會遇到一些故障，這個時候如果不知道點解決小妙招，就只能束手無策了。今天華研工控就盤點了一些常見的且易解決的工控機故障，希望能解決大家遇到時燃眉之急!

一、打開工控機電源而工控機沒有反應:

1、查看電源插座是否有電并與工控機正常連接;2、檢查工控機電源是否能正常工作(開機后電源風扇是否轉動)，顯示器是否與主機連接正常;3、打開機箱蓋查看電源是否與工控機底板或主板連接正常，底板與主板接插處是否松動，開機底板或主板是否上電，ATX電源是否接線有誤;4、拔掉內存條開機是否報警;5、更換CPU或主板。

二、加電后底板上的電源指示燈，亮一下就滅了，無法加電?

首先看是否機箱內有螺絲等異物，導致短路。其次察看有關電源線是否接反，導致對地短路。再次利用替換法，更換電源、主板、底板等設備。

三、工控機加電后，電源工作正常，主板沒有任何反映?

首先去掉外圍的插卡及所連的設備，看能否啟動；如果不能，可去掉內存，看是否報警；然后檢查CPU的工作，是否正常；最后替換主板，檢查主板是否正常。

四、開機后報警顯示器上沒有任何顯示:

1、打開機箱蓋查看內存條是否安裝或者松動;2、拔掉內存條開機后報警聲是否相同;3、清除COMS(可能設置有錯誤)或者更換BIOS;4、一般長音為內存條的故障;連續短音分為兩種:一種是顯卡報警另種是BIOS報警:能進入系統但有間隔的短音，在主板BIOS下有一項CPU溫度報警設置，當CPU溫度到達設置時主板會發出有間隔的短音報警。5開機報警聽報警的聲音分析如下:AwardBIOS1短---系統正常啟動;2短-常規錯誤;1長1短-RAM或主板出錯;1長2短-顯示器或顯卡錯誤;1長3短-鍵盤控制器錯誤;1長9短-主板FlashRAM或EPROM錯誤，即BIOS損壞;不間斷長鳴-內存條未插緊或內存損壞，重復短鳴-電源損壞。

五、開機后主板能正常工作，BIOS檢測到鍵盤部分，報告鍵盤出錯?

首先看是否鍵盤鎖鎖定，解除鍵盤鎖。如果不是，檢測主板同底板的連線及鍵盤、鼠標是否連接正確。

六、鼠標、鍵盤均不能使用?

檢查是否接有鍵盤鼠標一分二轉接頭，若有就將鍵盤鼠標反接使用。

七、開機后不能完全進入系統就死機或者出現藍屏:

1、查看系統資源是否有沖突;2、BIOS設置是否有錯誤;3更換內存條;4、對硬盤重新進行分區格式化安裝操作系統。

1、外觀尺寸

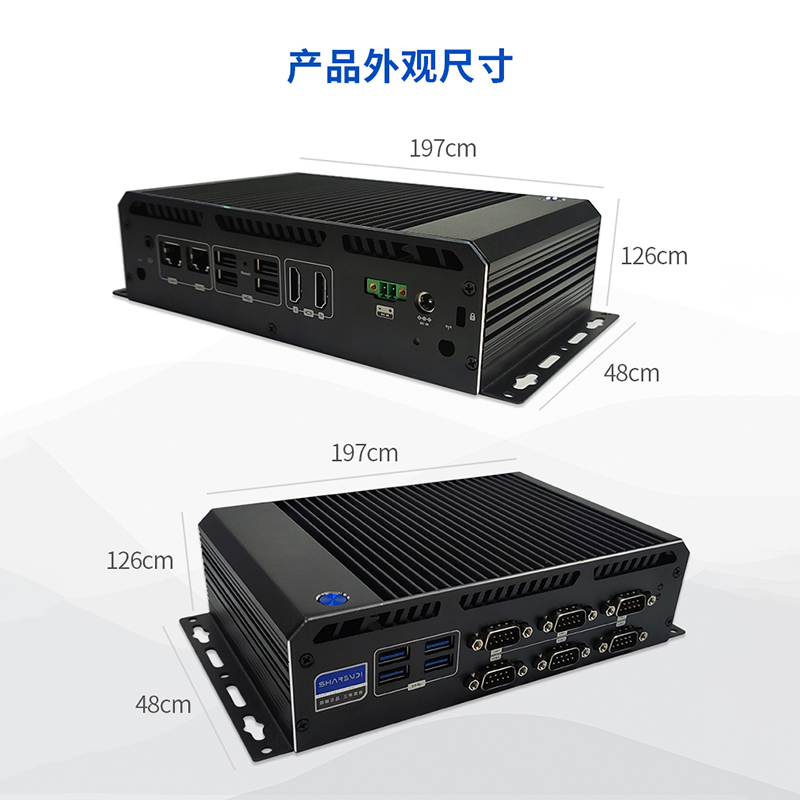

?這款雙網四串口工控機，機箱采用全新的工業淺黑色設計，顯得美觀高端大氣，更加符合工業應用色系需求環保，長是197.4mm，寬是126.3mm，高是47.5mm，機身比較厚實，整機約重1.5kg，CPU通過硅膠導熱到銅板，再通過冰刺進行散熱，散熱性能非常好。外殼采用全鋁合金材質，有較高的防磁、防塵、抗沖擊能力，能夠適應比較惡劣的工作環境。

2、性能內存

這款無風扇工控機，性價比很高。主板采用六層板設計，支持酷睿i3/i5/i7處理器以及賽揚四核J4125。內存可用DDR3或DDR4，雙內存通道插槽，可選2G/4G/8G/16G/32G，程序多開無壓力，運行速度快而穩定。硬盤方面，采用mSATA插槽接SSD固態硬盤，可支持?jǐn)U展一個2.5英寸的機械硬盤，支持16G-512G(SSD)和500G-2T（HHD），滿足您大容量需求。

3、前后端口

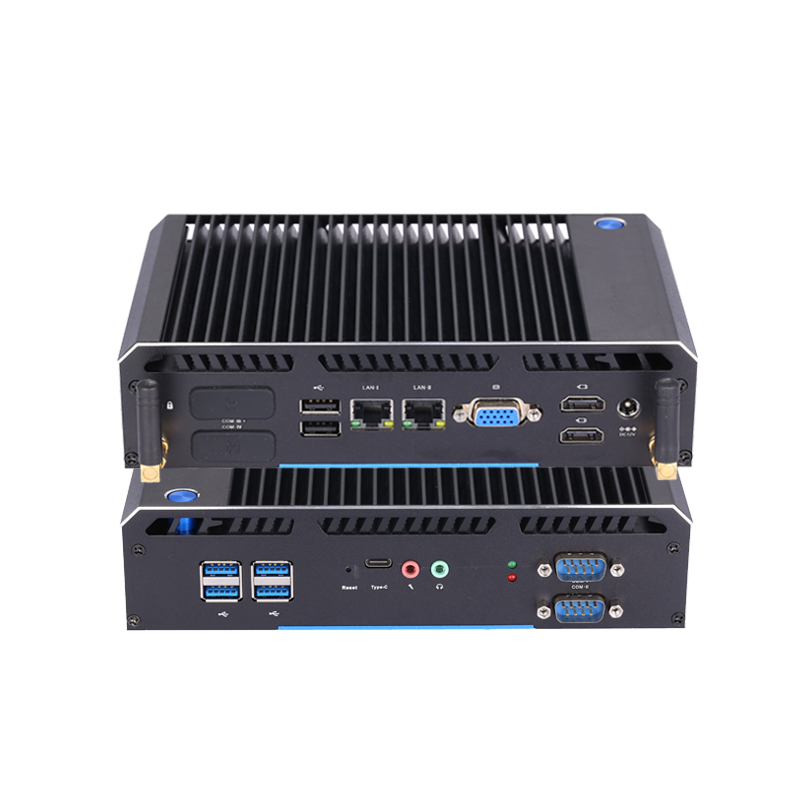

機器前面板有4個USB3.0口、1個TYPE-C口、一個MIC輸入、一個SPK輸出、1個電源指示燈、1個硬盤狀態指示燈、2個RS232串口。后面板有2個RS232串口、2個USB2.0口、2個千兆網口、1個12V電源DC接口、1個VGA+2個HDMI高清顯示接口，支持三屏同異顯。標配是12V5A的電源適配器，也可擴展鳳凰端子，改成9V-36V的寬壓電源輸入。

4、擴展插槽

華研的這款雙網4串工業主機，主板有M.2 PCIE擴展槽，支持WiFi和4G模塊；主板上還有1個M.2的SATA插槽，可接3G/4G通訊模塊。

5、兼容系統

這款嵌入式上位機，它的兼容性強，能支持多種操作系統，像我們常用的Windows7、Windows8、Windows10、Linux等等操作系統。

1，您的域系統應至少包括一臺域控制器和一臺已加入域系統的共享主機。 （DC使用靜態IP地址–>從DC的Server Manager控制臺安裝Active Directory服務–>創建域–>共享主機加入域，并將DNS指向DC的IP地址。）

2，在共享主機上安裝vMatrix服務器管理器。

1，您的域系統應至少包括一臺域控制器和一臺已加入域系統的共享主機。 （DC使用靜態IP地址–>從DC的Server Manager控制臺安裝Active Directory服務–>創建域–>共享主機加入域，并將DNS指向DC的IP地址。）

2，在共享主機上安裝vMatrix服務器管理器。

01.不要將機器放置在不穩定易跌落的地方。

02.避免將機器直接暴露在太陽光和其他熱源下。

03.在雷雨天氣（尤其有閃電時），請把電源插頭和天線插頭拔掉。

04.請將電源線布置在人們不易絆到的位置，并不要在電源線上覆蓋任何雜物。

05.當您給設備供電前，請確認電源電壓是否符合設備要求。

06.請不要使電源插座過載以免引起火災或觸電。

07.對于使用電源線的設備設備周圍必須有容易接觸到的電源插座。

08.清潔設備前，請從插座上拔下電源線，使用干燥柔軟的布擦拭顯示器。

09.請避免蟲噬鼠咬或異物侵入等導致的產品或部件（如外殼、LED屏、接口、元器件、線路等)碎裂、銹蝕、損壞等。

10.避免接觸或暴露于不適當溫度、溶劑、酸堿、水浸或潮濕環境。

11.請不要讓任何液體流入或?yàn)R入到設備內部，以免引起短路或者火災。

12.請不要由非本公司授權的機構或人員來打開設備。

13.本設備如果長時間不使用，請拔掉電源插頭。

14.為避免頻繁開關機對產品造成不必要的損傷，關機后應至少等待30秒后開機。

15.當需連接或拔除任何信號線前，須確定所有的電源線事先已被拔掉。

16.保證系統良好的散熱與通風。

17.請?jiān)趯I(yè)人員指導下安裝在合適的位置，比如安裝在機柜上墻上等
